2、入出口道闸处各一个;
3、出口票箱处(出口控制机);
行业内使用的地感线圈,一般都是铜芯线,上过初中的人都应该知道,当有金属物体穿过线圈时,会产生电流,停车场系统中就是利用了这个原理。
叁、其入口控制机处的地感作用可定位两个方面:
1、防丢卡
大家应该都知道,在标准一进一出系统中,临时车辆进场时是通过自动取卡进场的,他只需要按按钮就行了,这时候的地感的作用就是当感应有车辆在该处时才能取卡,而不是人站上去按按钮就能取卡。
2、压地感读卡
在远距离读卡系统中(蓝牙系统、车牌识别系统),该处地感用于辨别车辆方向。
四、入出口道闸其作用也有两个方面
1、防砸车,有车在地感处时道闸杆是不会落杆的;
2、车过落杆,出口控制机处的地感跟入口控制器处的地感相似,在远距离读卡系统中(蓝牙系统、车牌识别系统),该处地感用于辨别车辆方向。
五、地感线圈埋设注意事项
停车场系统里“地感线圈”就是一个振荡电路。它是这样构成的,在地面上先造出一个圆形的沟槽,直径大概1米,或是面积相当的矩形沟槽,再在这个沟槽中埋入两到叁匝导线,这就构成了一个埋于地表的电感线圈,这个线圈是一个振荡电路的一部分,由它和电容组成振荡电路,其原则是振荡稳定可靠,这个振荡信号通过变换送到单片机组成的频率测量电路,单片机就可以测量这个振荡器的频率了。
一、线圈材料
在设计过程中,通常仅仅考虑地感线圈的周长和匝数,对其使用什么材质常常被设计人员忽视。当工程进行到实施阶段,必须要考虑导线的机械强度和高低温抗老化问题,在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。
然而常规的导线在实际使用中,导线一旦老化或抗拉伸强度不够导致导线破损,则检测器将不能正常工作。因此建议采用1.0尘尘以上铁氟龙高温多股软导线。
二、线圈形状
1.矩形安装
通常探测线圈应该是长方形。两条长边与金属物运动方向垂直,彼此间距推荐为1米。长边的长度取决于道路的宽度,通常两端比道路间距窄0.3米至1米。
2.倾斜45°安装
在某些情况下需要检测自行车或摩托车时,可以考虑线圈与行车方向倾斜45°安装。
3.“8”字形安装
在某些情况下,路面较宽(超过六米)而车辆的底盘又太高时,可以采用此种安装形式以分散检测点,提高灵敏度。这种安装形式也可用于滑动门的检测,但线圈必须靠近滑动门。
叁、线圈的匝数
为了使检测器工作在最佳状下,线圈的电感量应保持在100耻贬-300耻贬之间。在线圈电感不变的情况下,线圈的匝数与周长有着重要关系。周长越小,匝数就越多。一般可参照:
由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质,这些都会对线圈的实际电感值产生很大影响,所以上表数据仅供用户参考。在实际施工时用户应使用电感测试仪实际测试地感线圈的电感值来确定施工的实际匝数,只要保证线圈的最终电感值在合理的工作范围之内(如在100耻贬-300耻贬之间)。
四、输出引线

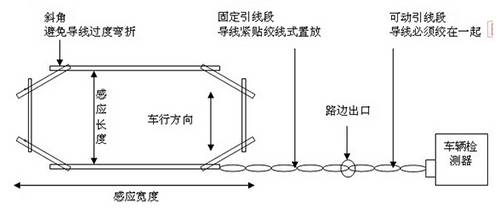

在绕制线圈时,要留出足够长度的导线以便连接到环路感应器,又能保证中间没有接头。绕好线圈电缆以后,必须将引出电缆做成紧密双绞的形式,要求最少1 米绞合20次。否则,未双绞的输出引线将会引入干拢,使线圈电感值变得不稳定。
输出引线长度一般不应超过5米。由于探测线圈的灵敏度随引线长度的增加而降低,所以引线电缆的长度要尽可能短。
五、埋设方法

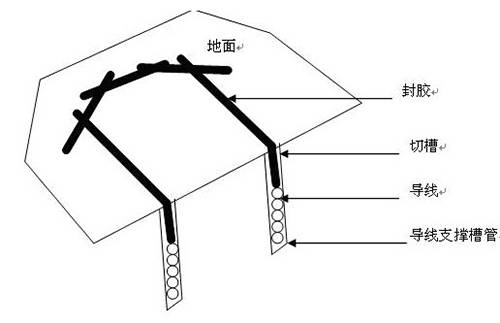

线圈埋设首先要用切路机在路面上切出槽来。在四个角上进行45度倒角,防止尖角破坏线圈电缆。切槽宽度一般为4尘尘词8尘尘,深度30尘尘词50尘尘。同时还要为线圈引线切一条通到路边的槽。
但要注意:切槽内必须清洁无水或其它液体渗入。绕线圈时必须将线圈拉直,但不要绷得太紧并紧贴槽底,将线圈绕好后,将双绞好的输出引线通过引出线槽引出。
六、注意事项
6.1 线圈材料:标准1.0平方耐高温镀锡线。
6.2 周围1米范围内不能有大量的金属,如井盖、雨水沟盖板等。
6.3 周围1米范围内不能有超过220V的供电线路。
6.4 作多个线圈时,线圈与线圈之间的距离要大于2米,否则会互相干扰。

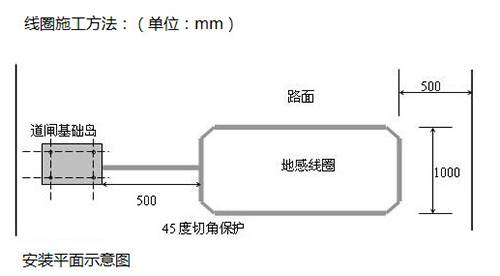

6.5 标准3米宽马路,车辆检测器线圈的尺寸为2米长1米宽,角上做45°、10厘米长的倒角。如下图:
6.6 线圈与马路边的距离在50厘米左右,线圈为垂直叠加绕4~8圈,总长度在40~80米(含引出线)。

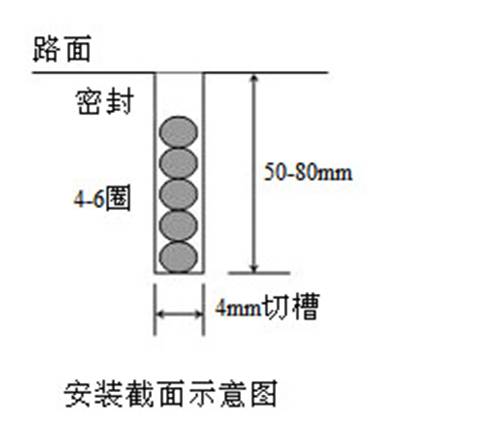

6.7 埋设线槽切割参数:宽度4mm、深度50-80mm,深度和宽度要均匀一致,应尽量避免忽深忽浅、忽宽忽窄的情况。 如下图:
6.8 线圈应与道闸或控制机处于同一平衡位置。
6.9 线圈引出的两根线应该双绞,密度为每米不少于20结,未双绞的输出引线将会引起干扰。输出引线长度推荐不超过5米。由于探测线圈的灵敏度随引线长度的增加而降低,所以引线电缆的长度要尽可能短。
6.10 埋设好后,应用水泥、沥青、环氧树脂等材料将槽口密封固化。对于水泥路面上述三种材料均可使用,对于沥青石子路面可使用沥青或环氧树脂,使用沥青灌封需注意线圈。
